آموزش تعمیر مین برد LG 42LW57000

بررسی و رفع ایراد خرابی مین برد تلویزیونهای الجی سری LW , LV , LE , LED

خرابی مین برد تلویزیون ال جی مدلهای  LW , LV , LE , LED، از مشکلات شایعی است که تعمیرکاران با آن روبرو هستند و گاهی با چند بار ریبال و یا تعویض مین برد، بعد از مدتی کارکرد همین ایراد دوباره ظاهر میشود. در صورتی که تعمیرکار هستید و با ریبال کردن، تلویزیون تعمیری دوباره خراب میشود، توصیه میکنیم از پیوند مین بردهای الجی سری LN , LB , LF و… به این نوع تلویزیونها استفاده نمایید، تا از این ایراد خلاص شوید. در این مقاله قصد بررسی و تعویض مین برد LG 42lw5700 با مین برد LG 49LF540T را داریم. با ما همراه باشید.

نشانه های خرابی مین برد این نوع مدلها ( LW , LV , LE , LED ):

• روشن نشدن تلویزیون و ماندن در حالت استند بای.
• روشن شدن تلویزیون و ماندن روی لوگوی ال جی.
• خاموش و روشن شدن تلویزیون بعد از ظاهر شدن لوگوی ال جی.
• روشن شدن تلویزیون و ظاهر نشدن نور بک لایت.

** ضعف ساختاری این سری از مین بردها باعث ایجاد این مشکل شده است.

تشخیص قطعه خراب:

قطعه معیوب، CPU  مین برد است، روش اتصال این نوع CPU ها به برد، به گونه ball grid array است. پایه های این آی سی در زیر بدنه قرار دارد و توپ های قلع بسیار ریز بین پایه ها و برد PCB قرار گرفته و اتصال را برقرار می سازد. قلع به مرور زمان کیفیت خود را از دست می دهد، و اتصال برخی پایه ها از بین می رود، و در واقع صورت های مختلف ظاهر شدن ایراد هم به دلیل امکان قطع شدن اتصال در پایه های مختلف آی سی است.

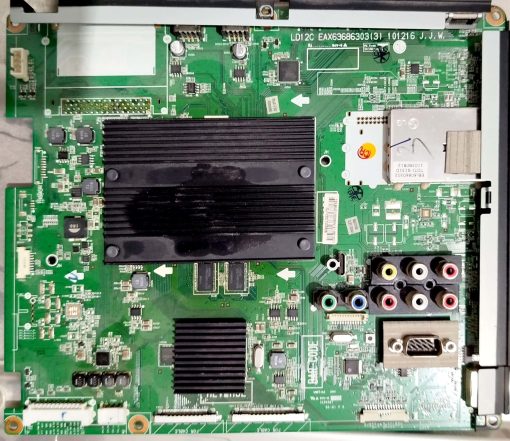

حرارت ایجاد شده در اثر کارکرد آی سی CPU ، عدم کنترل و عدم دفع حرارت آن به مقدار کافی، اصلی ترین علت ایجاد خرابی، مین برد تلویزیون این سری میباشد. برای کنترل و دفع حرارت ایجاد شده از هیت سینک استفاده شده و اندازه هیت سینک (که ارتباط مستقیم با میزان خنک کنندگی آن دارد) با مقدار حرارت تولید شده هم خوانی ندارد. فلذا باعث بروز این نوع ایراد میشود. در شکل زیر دو نمونه هیت سینک (خنک کننده) مشاهده میکنید.

پس از آن که فهمیدیم مشکل چیست و قصد تعمیر را داریم، باید بدانیم که بهتر است از چه شیوه ای بهره ببریم. لحیم کاری مجدد آی سی، راه حل تعمیر است. اما مشکل این است که امکان لحیم کاری به طور مستقیم، وجود ندارد. برای لحیم کاری برد ها و قطعاتی که با تکنولوژی ball grid array  ساخته شده اند، نیاز به دستگاه خاصی است که BGA Machine نام دارد و به اختصار باید بگوییم که این دستگاه، امکان لحیم کاری و اتصال چیپ های مختلف را فراهم می نماید.

راه کار اول برای تعمیر این نوع ایرادات به صورت زیر پیشنهاد میشود.

1. اگر خرابی بار اول میباشد، ریبال کردن مین برد صورت میپذیرد. (این روش موقتی بوده و دوباره این ایراد، به دلیل طراحی ضعیف مین برد بعد از مدتی کارکرد، ظاهر خواهد شد.)
2. تعویض مین برد. (به دلیل موجود نبودن صفر این سری از مین بردها در بازار، مدت زمان کارکرد این روش بستگی به میزان مدت کارکرد مین برد کارکرده دارد و باید منتظر خرابی این مین برد باشیم.)
3. بهترین روش خلاصی از این ایراد، پیوند مین برد سری دیگر الجی به این سری میباشد. که میتوانید از مین بردهای سری LN , LB , LF و… استفاده نمایید.
