انواع پورت‌های تلویزیون و کاربرد آن‌ها چیست؟

پورت به معنی “درگاه” است و در واقع محلی است که داده‌ها از طریق آن وارد شده یا از آن خارج می‌شوند. پورت‌ها از مهم‌ترین بخش‌های یک تلویزیون هستند که که انواع مختلفی دارند و با توجه به نوعشان کاربردها و قابلیت‌های متفاوتی نیز دارند. با پیشرفت تکنولوژی، پورت‌های بیشتری به تلویزیون‌های امروزی اضافه شده‌اند که هر یک، تلویزیون‌ها را به ویژگی، کاربرد و قابلیت جدیدی مجهز کرده‌اند. بسیاری از ما از کاربرد این پورت‌ها و حتی وجودشان اطلاعی نداریم؛ با ما در تکنولایف همراه باشید تا هر یک ازپورت های تلویزیون و کاربردشان را بشناسیم تا بتوانیم از قابلیت‌‌های تلویزیون‌هایمان استفاده بیشتری ببریم.

HDMI

HDMI یکی از کاربردی‌ترین و رایج‌ترین پورت‌های تلویزیون شما است. پورت های HDMI در تلویزیون شما می‌توانند برای ویدئو، صدا و کامپیوتر استفاده شوند و می‌توانند حتی تلویزیون غیرهوشمندتان را به تلویزیونی هوشمند تبدیل کنند.

نام‌های دیگر: ورودی رسانه با کیفیت بالا (High-definition media input)

نوع سیگنال: دیجیتال

حداکثر وضوح: 4K Ultra HD

دستگاه‌های قابل اتصال: کنسول‌های بازی مدرن، پخش‌کننده‌های رسانه، دستگاه‌های DVR، سیستم‌های صوتی، رایانه‌ها و دستگاه‌های پخش زنده یا استریمینگ

پورت های HDMI برای همه دستگاه‌های مدرن شما استفاده می‌شود. پورت های HDMI در تلویزیون شما هم برای تصویر و هم برای صدا استفاده می‌شود. علاوه بر این، اکثر کامپیوترها دارای قابلیت HDMI هستند، بنابراین می‌توانید از کابل HDMI برای اتصال کامپیوتر خود به تلویزیون‌تان استفاده کنید. حتی می‌توانید دستگاه استریمینگ یا پخش زنده مانند Roku یا Amazon Fire TV Stick را وصل کنید تا تلویزیون قدیمی خود را به تلویزیون هوشمند تبدیل کنید.

آیا پورت های HDMI همیشه بهترین گزینه اتصال هستند؟

از آنجایی که HDMI داده‌ها را به صورت دیجیتال منتقل می کند، بدون فشرده‌سازی یا تحریف اطلاعات، تصویر و صدا با بالاترین کیفیت را ارائه می‌دهد. با این حال، برخی از افراد، صوت آشنای آنالوگ را ترجیح می‌دهند. پورت hdmi تلویزیون نقش به سزایی دارد.

HDMI ARC چیست؟

پورت تلویزیون “HDMI ARC” یا “HDMI Audio Return Channel” (کانال بازگشت صدا) هم برای ارسال و هم برای دریافت داده‌های صوتی تنظیم شده است. این پورت با یک سیستم صوتی جفت می‌شود یعنی اگر دستگاه دیگری را از طریق این درگاه به تلویزیون متصل کنید، قادر خواهید بود که با کنترل یکی، دیگری را نیز کنترل کنید. مثلا با روشن کردن یکی دیگری نیز روشن شده و با خاموش کردن آن، خاموش می‌شود یا اگر صدای یکی را بلند یا کم کنید به تبع آن صدای دستگاه دیگر نیز زیاد یا کم می‌شود.

پورت Component

نام‌های دیگر: ویدیو کامپوننت ، ویدیو آنالوگ کامپوننت (CAV) و Y/Pb/Pr

نوع سیگنال: آنالوگ

حداکثر وضوح: 1080p

دستگاه‌های قابل اتصال: دستگاه‌های DVR، پخش‌کننده رسانه، و کنسول‌های بازی نسل قبلی

پورت‌های ویدئو کامپوننت، پورت های AV قرمز، آبی و سبز تلویزیون شما هستند و قبل از اینکه HDMI رایج شود، بالاترین کیفیت ویدئو را ارائه می‌کردند. اگر تلویزیون قدیمی‌تری دارید که با HDMI سازگار نیست، می‌توانید از این پورت‌های ویدئویی برای اتصال دستگاه پخش‌کننده رسانه یا DVR خود استفاده کنید. و حتی اگر HDMI در تلویزیون شما موجود باشد، ورودی‌های کامپوننت می‌توانند برای اتصال برخی از کنسول‌های بازی نسل قبلی مانند پلی‌استیشن 3، پلی‌استیشن 2، ایکس‌باکس 360 و سیستم‌های Wii مفید باشند.

در این کابل هم مانند کابل کامپوزیت، از رنگ‌ های قرمز و سفید برای صدا استفاده می‌شود و رنگ‌های آبی، قرمز و سبز نیز برای انتقال ویدیوی کیفیت بالای HD استفاده می‌شود. پورت کامپوننت دارای سه ورودی تصویر و دو ورودی صدا هستند. این کابل جزء کابل های پر فروش تلویزیونی است.

پورت S-Video

نام‌های دیگر: ویدیوی اختصاصی و Y/C

نوع سیگنال: آنالوگ

حداکثر وضوح: 480i

دستگاه‌های قابل اتصال: رایانه‌ها، پخش‌کننده‌های رسانه نسل قبل، و کنسول‌های بازی نسل قبلی

درگاه‌های S-video (دایره‌های سیاه با نقاط زیاد) عمدتاً در اواخر دهه 1990 و اوایل دهه 2000 برای ورودی ویدیو در تلویزیون‌ها مورد استفاده قرار گرفتند. آنها به اندازه پورت‌های ویدئویی کامپوننت رایج نیستند، اما ممکن است آنها را در تلویزیون یا رایانه خود مشاهده کنید. اگر یک نینتندو 64 قدیمی دارید، می تواند به این پورت متصل شود. در حالی که پورت S-video تصویر روشن تری نسبت به ویدیوی کامپوزیت نشان می دهد، اما به خوبی ویدیوی کامپوننت یا HDMI نیست. این پورت را پیشنهاد نمی کنیم مگر اینکه گزینه های بهتری نداشته باشید.

پورت کامپوزیت (Composite)

نام‌های دیگر: ویدئو کامپوزیت، ویدیو کامپوزیت پایه باند (CVBS)، یا ویدیو SD

نوع سیگنال: آنالوگ

حداکثر وضوح: 480i

دستگاه‌های قابل اتصال: دستگاه‌های DVR، پخش‌کننده‌های رسانه نسل قبل و کنسول‌های بازی نسل قبلی

ویدیو کامپوزیت (درگاه زرد دایره ای) برای ویدیوهای با کیفیت استاندارد استفاده می شود. تجهیزات زیادی برای اتصال ویدیو کامپوزیت نیاز است بنابراین برای کیفیت بالاتر و اتصال آسان‌تر HDMI در بین پورت های تلویزیون گزینه بهتری است.

کابل زرد رنگ، وظیفه انتقال سیگنال ویدیویی با کیفیت استاندارد و SD را دارد و کابل‌های قرمز و سفید هم دو کانال صوتی چپ و راست را انتقال می‌دهند تا صدای استریوی بهتری داشته باشید.

پورت Optical Digital

نام‌های دیگر: صدای دیجیتال (اپتیکال)، صدای اپتیکال، خروجی صدای دیجیتال (اپتیکال) و TOSLINK (لینک توشیبا)

نوع سیگنال: دیجیتال

دستگاه‌های قابل اتصال: نوارهای صوتی و گیرنده‌های A/V

این پورت که معمولا با یک فلپ کوچک پوشیده شده است، صدای دیجیتال را به سیستم صوتی شما ارسال می کند. از آنجایی که از فرمت دیجیتال استفاده می کند، معمولا واضح تر از RCA Stereo است که از آنالوگ استفاده می کند.

در حال حاضر سه روش جهت انتقال صدای دیجیتال وجود دارد، کابل HDMI , کابل کواکسیال و کابل اپتیکال.

کابل کواکسیال از جنس مس و کابل اپتیکال، کابل نوری میباشد. از کنار هم قرار گرفتن پورت اپتیکال و کواکسیال، پورت SPDIF تشکیل میشود.

کابل Optical از چه فرمت هایی پشتیبانی می کند؟

کابل اپتیکال قادر است از فرمت های زیر پشتیبانی به عمل آورد:

Compressed DTS Digital Surround, DTS-ES Matrix 6.1 and DTS-ES Discrete 6.1
Lossless 2.0 (stereo) PCM audio

Compressed Dolby Digital 2.0/5.1 and Dolby Digital EX

optical

پورت Coaxial Digital

نام‌های دیگر: صدای دیجیتال (کواکسیال) و صدای دیجیتال کواکسیال

نوع سیگنال: دیجیتال

دستگاه‌های قابل اتصال: نوارهای صوتی و گیرنده‌های A/V

مانند پورت های دیجیتال اپتیکال، پورت دیجیتال کواکسیال برای ارسال صدای دیجیتال به سیستم صوتی شما متصل می شود. کابل کواکسیال از درگاه اپتیکال محکم تر است، اما HDMI همچنان با کیفیت ترین گزینه خواهد بود.

پورت RCA Stereo

نام‌های دیگر: صدای استریو RCA، صدای RCA، و صدای آنالوگ

نوع سیگنال: آنالوگ

دستگاه‌های قابل اتصال: دستگاه‌های DVR، پخش‌کننده‌های رسانه نسل قبل، کنسول‌های بازی نسل قبلی، نوارهای صوتی، و گیرنده‌های A/V

این دو پورت قرمز و سفید یا ورودی یا خروجی برای انتقال صدای آنالوگ هستند. گاهی اوقات می بینید که آنها به تنهایی به عنوان خروجی صدا برچسب گذاری شده اند. اگر آنها برای وارد کردن صدا هستند، معمولاً آنها را در کنار پورت های ویدیویی کامپوننت یا کامپوزیت خواهید یافت. (مبدل صدا به مادگی AUX)

پورت DVI

نام‌های دیگر: رابط بصری دیجیتال، DVI-A، پیوند واحد DVI-D، پیوند دوگانه DVI-D، پیوند واحد DVI-I و پیوند دوگانه DVI-I

نوع سیگنال: دیجیتال/آنالوگ

حداکثر وضوح: 1080p

دستگاه‌های قابل اتصال: رایانه‌ها

DVI کوتاه شده عبارت “Digital Visual Interface” به معنی رابط بصری دیجیتال است.

پورت های DVI در درجه اول برای اتصال کامپیوتر شما به تلویزیون هستند. آنها به باکیفیتی HDMI نیستند، اما اکثر DVI های مدرن بهتر از VGA هستند. اینکه کدام کابل DVI را می توانید با پورت استفاده کنید به تعداد و ترتیب سوراخ های پین در پورت بستگی دارد.

سه نوع مختلف از کابل DVI وجود دارد:

DVI-A: برای انتقال سیگنال آنالوگ
DVI-D:برای انتقال سیگنال دیجیتال
DVI-I: برای انتقال سیگنال آنالوگ و دیجیتال

dvi

شکل بالا نمایشگر مقطع انواع مختلف این کابل می باشد. همان طور که می بینید، DVI-D و DVI-I نسخه های تک لینک و دو لینک دارند. امروزه استفاده از DVI-A بسیار غیر معمول است، زیرا برتری چندانی نسبت به کابل VGA ندارد.

جهت نمایش پینهای خروجی اینجا را کلیک کنید.

پورت‌های VGA

نام‌های دیگر: آرایه گرافیکی ویدیویی و رایانه شخصی

نوع سیگنال: آنالوگ

حداکثر وضوح: 720p

دستگاه‌های قابل اتصال: رایانه‌ها

اگر می خواهید رایانه خود را به تلویزیون وصل کنید و قابلیت HDMI یا DVI ندارید، می توانید از VGA استفاده کنید. با این حال، کیفیت به خوبی آن پورت های دیگر نخواهد بود، و VGA از صدا پشتیبانی نمی کند، بنابراین به یک اتصال صوتی جداگانه نیاز دارید.

پورت Antenna In

نام‌های دیگر: ورودی RN، کابل ورودی، و اتصال کابل کواکسیال

نوع سیگنال: آنالوگ

حداکثر وضوح: 1080p

دستگاه‌های قابل اتصال: آنتن تلویزیون روی هوا (OTA).

این پورت هم ورودی تصویر و هم صدا را از یک آنتن هوایی (OTA) ارائه می کند.از روزهای اولیه ساخت تلویزیون، زمانی که تنها یک نوع ورودی تلویزیون رایج بود این نوع پورت برای طیف گسترده ای از دستگاه ها استفاده می شد. اکنون دیگر زیاد مورد استفاده قرار نمی گیرد، زیرا HDMI بسیار بهتراست، اما اگر کانال های OTA رایگان بخواهید، می توانید از آن استفاده کنید.

نام های دیگر: اتوبوس سریال جهانی

نوع سیگنال: دیجیتال/آنالوگ

دستگاه های قابل اتصال: درایو فلش USB، آنتن تلویزیون و دستگاه پخش زنده یا استریمیمنگ

USB مخفف Universal Serial Bus، یک استاندارد صنعتی برای ارتباطات داده در فاصله محدود است. پورت USB یک رابط برای اتصال کابل، کانکتور و پروتکل در رایانه ها، لوازم صوتی تصویری و سایر دستگاه های الکترونیکی است. این پورت ابتدا برای اتصال لوازم جانبی مانند صفحه کلید، ماوس، پرینتر، وب کم و … به کامپیوترها طراحی شده بود. اما امروزه تقریبا در تمام لوازم دیجیتال و صوتی و تصویری شاهد پورت USB هستیم.

با درگاه USB میتوانید سایر لوازم سازگار را از طریق کابل به یکدیگر متصل کنید. همچنین گاهی از این درگاه برای تامین برق نیز استفاده میشود. یعنی بجز برای انتقال داده از یک سیستم به سیستم دیگر میتوانید از آن برای شارژ لوازمی مانند تلفن همراه خود نیز استفاده کنید.

درگاه‌های USB روی تلویزیون عملکردهای مختلفی را انجام می‌دهند، از جمله به عنوان یک نوع ورودی برای درایوهای فلش USB و تغذیه آنتن تلویزیون یا دستگاه پخش استریمیمنگ و یا حتی اگر بخواهید می توانید از آن برای شارژ گوشی هوشمند خود استفاده کنید.

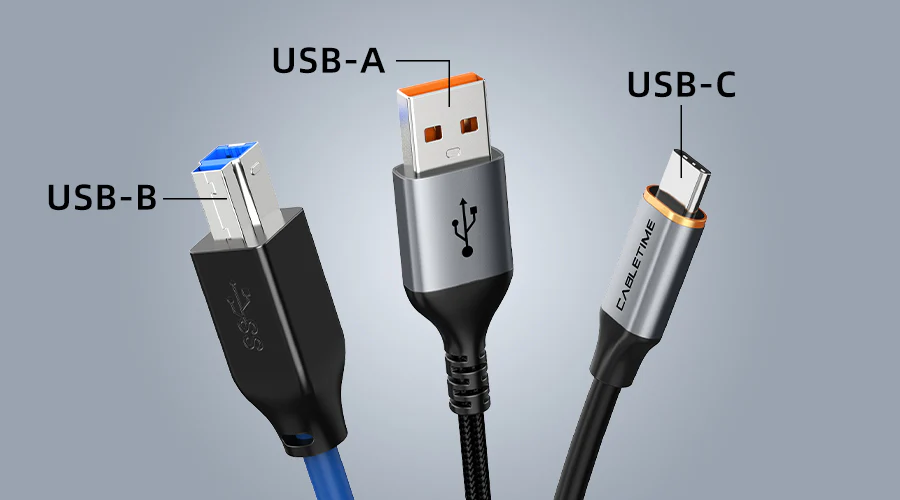

انواع مدل پورت های USB

پورت های USB انواع مختلفی دارند و در طرح مختلفی تولید میشوند. USB-A و USB-B جزو مدل های ابتدایی این پورت بودند. اما امروزه پورت USB-C، USB Mini، USB Micro و کابل لایتنینگ را در این درگاه شاهد هستیم. در ادامه انواع کابل های USB و ویژگی های هر یک را مورد بررسی قرار میدهیم.

USB-A (USB Type-A)

USB-A یا USB Type-A از رایج ترین نسخه های USB است. این نسخه معمولا برای اتصال ماوس های سیمی، کیبرد ها و … به کامیپوتر مورد استفاده قرار میگیرد. انتهای کابل USB-A عریض تر است و کانکتورها قابلیت چرخشی ندارند. بنابراین حتما باید از یک سمت به درگاه USB متصل شوند.

(USB Type-B) USB-B

USB-B یا USB Type-B نسبت به پورت USB A پهنای کمتری دارد. همچنین در وسط آن یک سوراخ مستطیلی شکل کوچک را مشاهده میکنید. معمولا از این پورت در کامیپوترهای جدید استفاده نمیشود. اما میتوانید آن را در پرینتر، مودم، اسکنر و انواع چاپگر مشاهده کنید.

USB-C (USB Type-C)

USB-C یا USB Type-C جایگزین بسیار خوبی برای USB-A و USB-B است. این پورت که آن را با مدل Type-C در انواع تلفن های همراه، مک بوک، iMac و … مشاهده میکنید دارای یک پورت نر مسطح و کوچک است. پین های اتصال در سوراخ بیضی شکل وسط پورت قرار دارد.

USB Mini

USB Mini شامل دو مدل USB Mini A و USB Mini B میشود و هر کدام مشابه کوچکتر کانکتورهای USB نوع A و نوع B هستند. این پورت را معمولا در دوربین های قابل حمل، کنترلرهای بازی و برخی از تلفن های همراه قدیمی مشاهده میکنید.

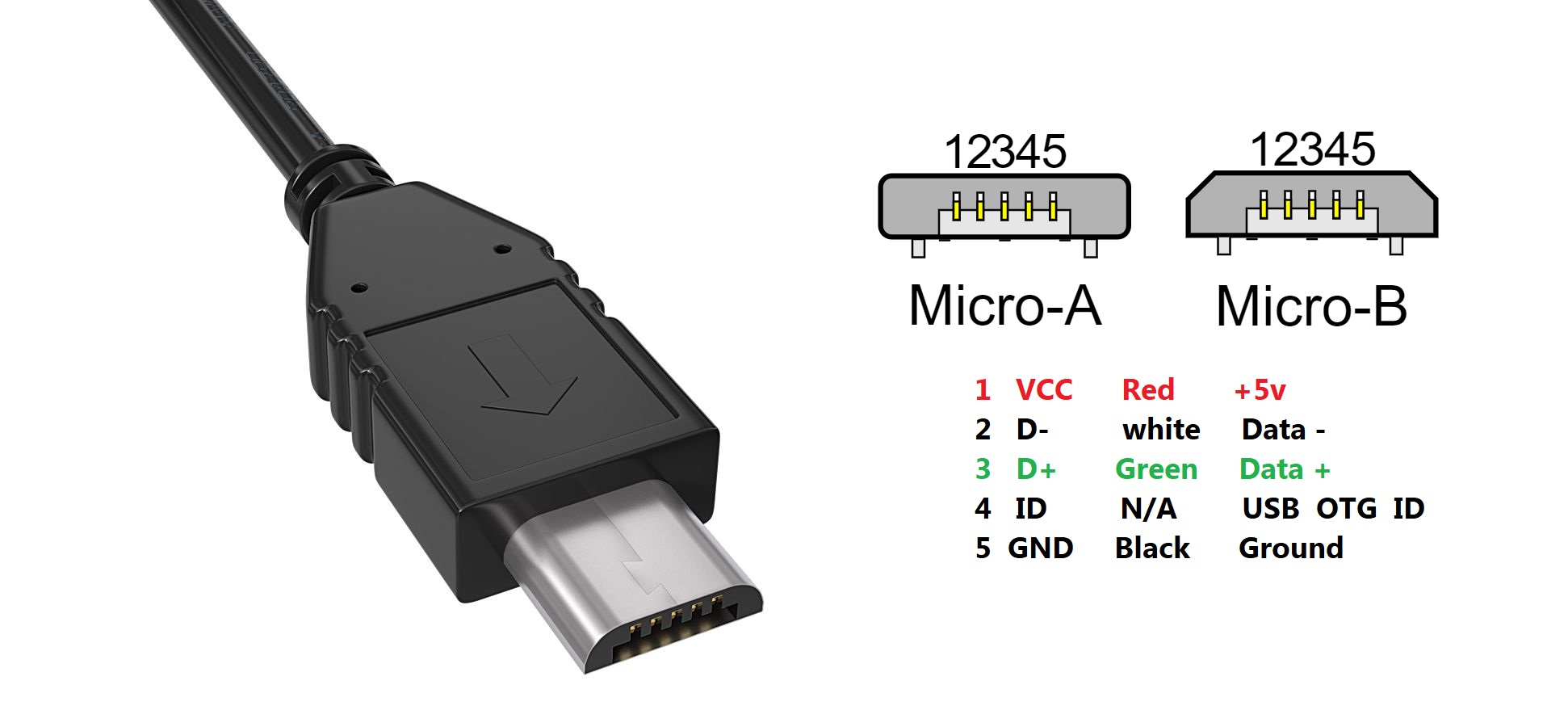

USB Micro

هر دو پورت USB-A و USB-B دارای نسخه میکرو هستند. Micro USB یک رابط USB بسیار رایج در تلفن همراه هوشمند است. البته که با ظهور USB-C، پورت Micro USB به تدریج از گوشی های مدرن حذف شده است. اما هنوز هم در گوشی های هوشمند ارزان قیمت و سایر دستگاه های الکترونیکی در سراسر جهان استفاده میشود.

کابل لایتنینگ Lightning Cable

کابل لایتنینگ Lightning Cable نوع کاملا متقاوتی از رابط USB هستند. این مدل را در دستگاه های شرکت اپل مانند آیفون و iPad مشاهده میکنید. این کابل دارای یک کانکتور باریک و مستطیلی در یک طرف و یک کانکتور Type-C در سمت دیگر است. کابل‌های لایتنینگ قابلیت اتصال از هر سمتی را دارند و نیاز به اتصال از یک سمت خاص نیست.

تفاوت USB-A، USB-B و USB-C چیست؟

تفاوت در مدل های رابط USB تنها اشاره به ظاهر فیزیکی آنها و نوع کانکتورها دارد. USB-A به شکل مسطح و مستطیلی است. USB-B در طرح های مختلفی عرضه می شود و نمونه استاندارد آن مربعی شکل است. در حالی که USB-C دارای شکل مستطیلی با ابعاد کوچکتر و گوشه های گرد است.

بنابراین فرقی ندارد که کدام مدل از USB را استفاده میکنید. سرعت انتقال داده ربطی به ظاهر کابل ندارد و تنها به نسخه USB مربوط میشود. هر سه مدل از پورت USB میتوانند نسخه های 1.1، 2.0، 3.0 یا 3.1 را اجرا کنند. هرچه نسخه USB بالاتر باشد سرعت بیشتری دارد.

USB 2.0 بهتر است یا USB 3.0؟

زمانی که قصد خرید سیستم صوتی، کامپیوتر، تلویزیون، پرینتر و … را دارید احتمالا نسخه USB توجه شما را به خود جلب میکند. رابط USB از نسخه های متفاوتی برخوردار است که از پراستفاده ترین آن میتوان به USB 2.0 و USB 3.0 اشاره کرد. به نظر شما توجه به تفاوت بین نسخه 2.0 و 3.0 درگاه USB ضروری است؟ برای پاسخ به سوال با ما همراه باشید.

تفاوت USB 2.0 با USB 3.0

نسخه 3.0 از رابط USB برای اولین باز در سال 2008 منتشر شد. سپس به تدریج تا سال 2012 توسط کامپیوتر، لپ تاپ و سایر لوازم جانبی مورد پشتیبانی قرار گرفت. اصلی ترین دلیل طراحی USB 3.0 برای دستیابی به نرخ سرعت بالاتر بود. این نسخه نسبت به USB 2.0، از سرعت انتقال داده بالاتری برخوردار است و مدیریت انرژی بهتری دارد.

سرعت انتقال داده:

USB 2.0: سرعت 480 مگابیت بر ثانیه

USB 3.0: سرعت 4.8 گیگابیت در ثانیه (10 برابر سریعتر)

بنابراین اگر قصد انتقال حجم زیادی از داده ها را از طریق کابل USB دارید نسخه 3.0 برای شما بهتر خواهد بود.

منبع تغذیه و مدیریت انرژی:

USB 2.0: تا 500 میلی آمپر

USB 3.0: تا 900 میلی آمپر

عیب یابی پورت USB در 4 مرحله

احتمالا برای شما هم پیش آمده است که به صورت ناگهانی پورت لوازم صوتی تصویری یا کامپیوتر و لپ تاپ غیرفعال شده باشد. برای رفع مشکل پورت USB به بررسی 4 مورد از ضروری ترین موارد عیب یابی در این زمینه میپردازیم.

1- پورت USB دیگری را برای اتصال امتحان کنید.

2- کابل USB را تعویض کنید. ممکن است سیم های داخل کابل پاره شده یا آسیب دیده باشند.

۳- دستگاه مورد نظر را مجدد راه اندازی کنید. معمولا در کامیپوترها پس از خاموش و روشن کردن سیستم داده های خراب از بین رفته و درایور دستگاه به صورت خودکار بازنشانی میشود.

4- اگر از مک استفاده میکنید SMC را بازنشانی کنید. همچنین میتوانید تغییرات سخت افزاری را بررسی کنید یا کنترلر USB را غیرفعال و دوباره فعال کنید.

سخن آخر:

درگاه USB از پراستفاده ترین رابط ها در لوازم صوتی تصویری، گوشی های هوشمند و … است. این رابط از نوع سیمی است و در انواع مختلفی وجود دارد. تفاوت انواع کابل های USB تنها در شکل ظاهری آن است و در سرعت انتقال داده هیچ تفاوتی با یکدیگر ندارند.

پورت Ethernet

نام‌های دیگر: LAN

نوع سیگنال: دیجیتال/آنالوگ

دستگاه‌های قابل اتصال: مودم اینترنت

اتصالات اترنت به ارائه سرعت اینترنت سریعتر از Wi-Fi کمک می کند. اگر تلویزیون هوشمند دارید، احتمالاً این پورت را دیده اید که شبیه یک پورت معمولی خط تلفن است.

رایج ترین پورت استفاده شده در تلویزیونها پورت RJ45 میباشد، که به بررسی این پورت میپردازیم.

کانکتور Registered Jack با نام اختصاری RJ که به «جک ثبت شده یا فیش پایدار شده» نیز معروف می باشد، مجموعه‌ای از کانکتورها را شامل می‌شود. انواع کانکتور RJ از تعداد سیم مشخصی تشکیل شده‌اند که هر یک در محلی به نام Position به یک پین جداگانه متصل می‌شود. هر پین را نیز Contact می‌نامند.

این پورت‌ها به دو سر کابل و نیز در محل سوکت دستگاه ورودی و خروجی مورد نظر وصل می‌شوند. این دستگاه‌ها می‌توانند انواع مودم، رایانه و حتی تلفن باشند. فرمول نام‌گذاری کانکتورهای RJ به شکل کلی از دو عدد که پس از RJ قرار می‌گیرند، پیروی می‌کند. فرمول ساختاری آن‌ها نیز به صورت PXCX است که PX تعداد سیم‌ها و CX تعداد پین‌ها را نشان می‌دهد.

معروف‌ترین و پرکاربردترین انواع کانکتور RJ

سری RJ11
سری RJ45
سری RJ48

معرفی کانکتور RJ45

پورت RJ45 به Network Adapter، Ethernet port، Network Jack و RJ45 jack نیز مشهور است. این پورت به دیگر مدل‌های RJ شبیه و دارای ساختار 8P8C بوده که بیانگر 8 پین و 8 سیم است. از این تعداد پین‌ها 1 جفت برای انتقال داده‌ها، 1 جفت برای دریافت، 1 جفت جهت تخلیه (Drain) سیگنال داده و جفت آخر هم بلا استفاده است.

معرفی کد رنگ در کانکتور RJ45

از آن جایی که در طراحی سیم کشی از دو استاندارد T-568A و T-568B جهت مشخص شدن نوع اتصال رابط کانکتور به کابل زوج بهم تابیده استفاده می‌شود، در رابط RJ45 نیز این دو استاندارد تعیین می‌کنند که 8 سیم چطور در کنار هم قرار بگیرند. این نوع چینش بر اساس رنگ است و رعایت آن برای سازگاری الکترونیکی بسیار اهمیت دارد.

RJ45 Pinout for a LAN Cable

Pin 1 → White and Green (Transmit +) wire

Pin 2 → Green (Transmit -) wire

Pin 3 → White and Orange (Receive +) wire

Pin 4 → Blue wire

Pin 5 → White and Blue wire

Pin 6 → Orange (Receive -) wire

Pin 7 → White and Brown wire

Pin 8 → Brown wire

انواع کابل پورت RJ45

کابل رابط RJ45 همان کابل شبکه یا کابل LAN است. این کابل‌ها بر اساس پهنای باند، سرعت و ویژگی‌های الکترونیکی به دسته‌های مختلفی تقسیم می‌شوند. به هر دسته CAT می گویند که در واقع مخفف کلمه Category (دسته‌بندی) است.

تا کنون 7 دسته معرفی شده است که به جز CAT 1 که همان سیم تلفن است، باقی دسته‌ها توانایی انتقال داده را دارند. تفاوت هر دسته در نویز پذیری و پهنای باند است و به ترتیب پهنای باند افزایش و نویز کاهش پیدا می‌کند. این 6 دسته به شرح زیر هستند:

دسته‌بندی	نوع کابل	حداکثر سرعت انتقال	حداکثر پهنای باند
CAT 3	UTP	10 مگابیت در ثانیه	16 مگاهرتز
CAT 5	UTP	10/100 مگابیت در ثانیه	100 مگاهرتز
CAT 5e	UTP	1000 مگابیت در ثانیه	100 مگاهرتز
CAT 6	UTP یا STP	1000 مگابیت در ثانیه	250 مگاهرتز
CAT 6a	STP	10000 مگابیت در ثانیه	500 مگاهرتز
CAT 7	SSTP	10000 مگابیت در ثانیه	600 مگاهرتز

سخن پایانی

در دنیای شبکه‌های کامپیوتری انواعی از پورت وجود دارد که بسته به نیاز و مدل سوئیچ شبکه از آن‌ها استفاده می‌شود. به طور کلی می‌توان گفت که نرخ انتقال داده، معماری و کاربرد از سه مورد تفاوت پورت RJ45 با دیگر پورت‌ها در سوئیچ است.

پورت RF

پورت RF یا ورودی RF مخفف Radio Frequency به معنای اتصال فرکانس رادیویی و یک ورودی استاندارد مورد استفاده برای اتصال آنتن تلویزیون دیجیتال به تلویزیون با استفاده از یک کابل کواکسیال است که در پشت تلویزیون قرار دارد. کانکتورهای RF طراحی شده برای کار در فرکانس‌های رادیویی در محدوده چند مگا هرتز است. برای دریافت کانال‌های دیجیتال نیاز به وسیله‌ای به نام ست‌تاپ‌باکس است که سیگنال فشرده یا کدشده دیجیتال را دریافت و به سیگنال آنالوگ قابل نمایش روی صفحه تلویزیون تبدیل کند. ست تاپ باکس‌ها یک شاهراه ارتباطی بین تلویزیون و کامپیوتر و تلفن و ماهواره هستند.

کاربرد پورت RF

هم اكنون بیشترین استفاده از این پورت مربوط به استفاده برای اتصال دستگاه‌های جانبی به تلویزیون است. كابلی كه معمولاً برای اتصال به این پورت مورد استفاده قرار می‌گیرد در دو نوع كواكسیال 75 اهم و كواكسیال 300 اهم طبقه‌ بندی می‌شود. كابل های 75 اهمی تقریباً در استفاده از پورت RF همه‌ گیر شده‌اند.

کابل كواكسیال

سوالات متداول

کاربردی ترین و رایج ترین پورت تلویزیون کدام است؟

پورت های HDMI برای همه دستگاه‌های مدرن استفاده می‌شود. پورت های HDMI در تلویزیون هم برای تصویر و هم برای صدا استفاده می شود. علاوه بر این، اکثر کامپیوترها دارای قابلیت HDMI هستند، بنابراین می توان از کابل HDMI برای اتصال کامپیوتر به تلویزیون استفاده کرد. حتی می‌توان دستگاه استریمینگ یا پخش زنده مانند Roku یا Amazon Fire TV Stick را وصل کرد تا تلویزیون قدیمی به تلویزیون هوشمند تبدیل شود.

کدام یک از انواع پورت DVI بهترین است؟

هر دو DVI-D و DVI-I به خوبی کار می کنند. فقط مطمئن شوید که سوراخ های پین در پورت شما از نوع کابلی که انتخاب کرده اید پشتیبانی می کند.

آیا کابل های DVI می توانند صدا را نیز حمل کنند؟

کابل‌های DVI-I-to-HDMI یا DVI-D-to-HDMI می‌توانند صدا را حمل کنند، اما بستگی به این دارد که کارت گرافیک داخل رایانه شما از این انتقال پشتیبانی کند یا خیر. انتهای DVI را به رایانه خود و کابل HDMI را به تلویزیون خود متصل کنید تا ببینید آیا پورت کارت گرافیک شما با صدا سازگار است یا خیر. اگر نه، به یک اتصال صوتی جداگانه نیاز دارید.

آیا این امکان وجود دارد که دستگاه‌هایی که پورت‌های مطابق با تلویزیون را ندارند به هم وصل کرد؟

اگر تلویزیون شما همه پورت‌های مناسب را نداشته باشد، اتصال دستگاه‌ها کمی پیچیده‌تر می‌شود. تلویزیون های جدید ممکن است پورت های قدیمی نداشته باشند و تلویزیون های قدیمی ممکن است پورت های جدیدی مانند HDMI نداشته باشند. خوشبختانه، راه حل هایی برای وصل کردن تمام دستگاه های شما وجود دارد. با این حال، به خاطر داشته باشید که صدا و تصویر تبدیل شده بالاترین کیفیت را نخواهد داشت. اگر وقت آن رسیده است که تلویزیون خود را ارتقا دهید،به ورودی در مقابل خروجی دقت کنید. مبدل‌ها فقط با چیدمان ورودی/خروجی منطبق کار می‌کنند، بنابراین قبل از خرید مبدل بدانید که داده‌ها به کدام سمت می‌روند. در بیشتر موارد، پخش کننده های رسانه، دستگاه های DVR، کنسول های بازی و رایانه ها صدا و تصویر را به ورودی تلویزیون خروجی می دهند. این بدان معناست که یک کابل را به درگاه خروجی دستگاه وصل می‌کنید و آن را به درگاه ورودی تلویزیون یا دستگاه مبدل متصل می‌کنید.
